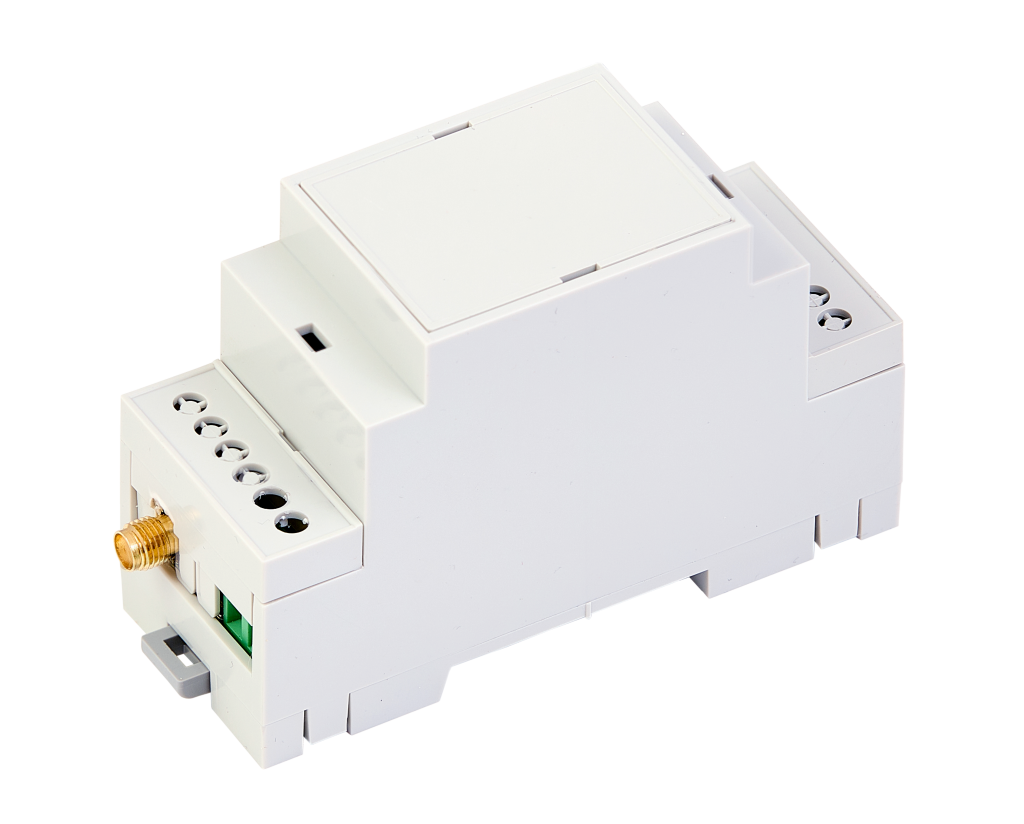

LOR DIN. 2-Module-DIN-Schiene DLMS Modul

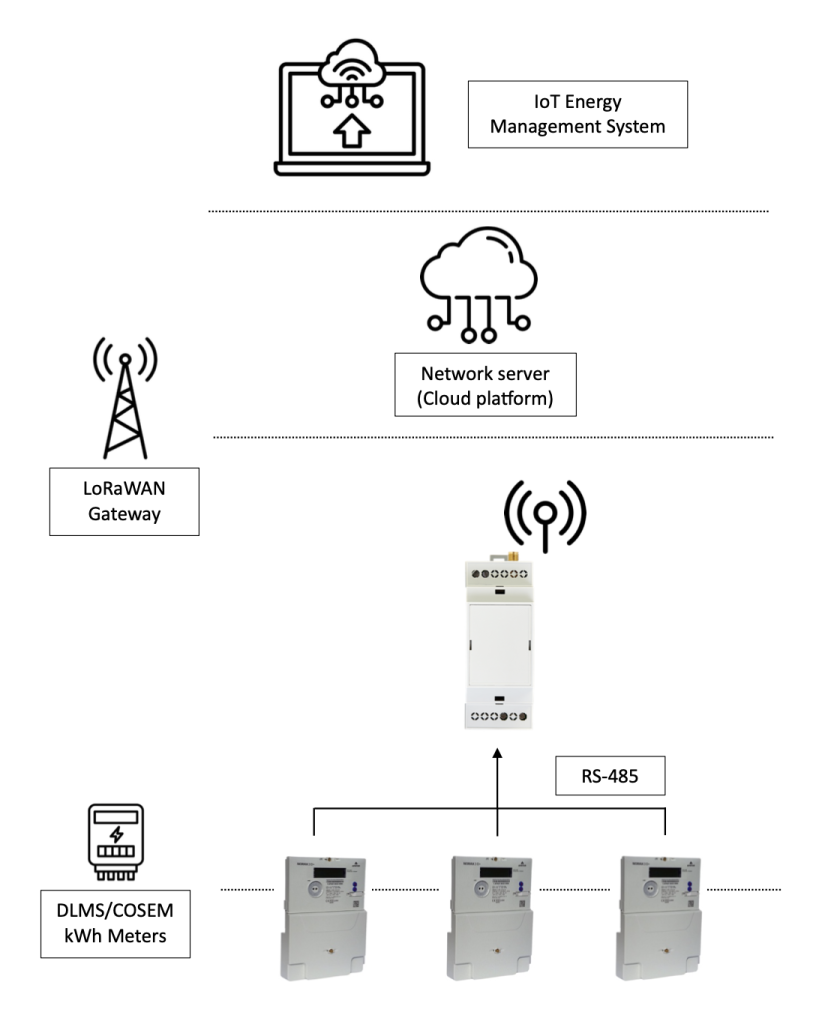

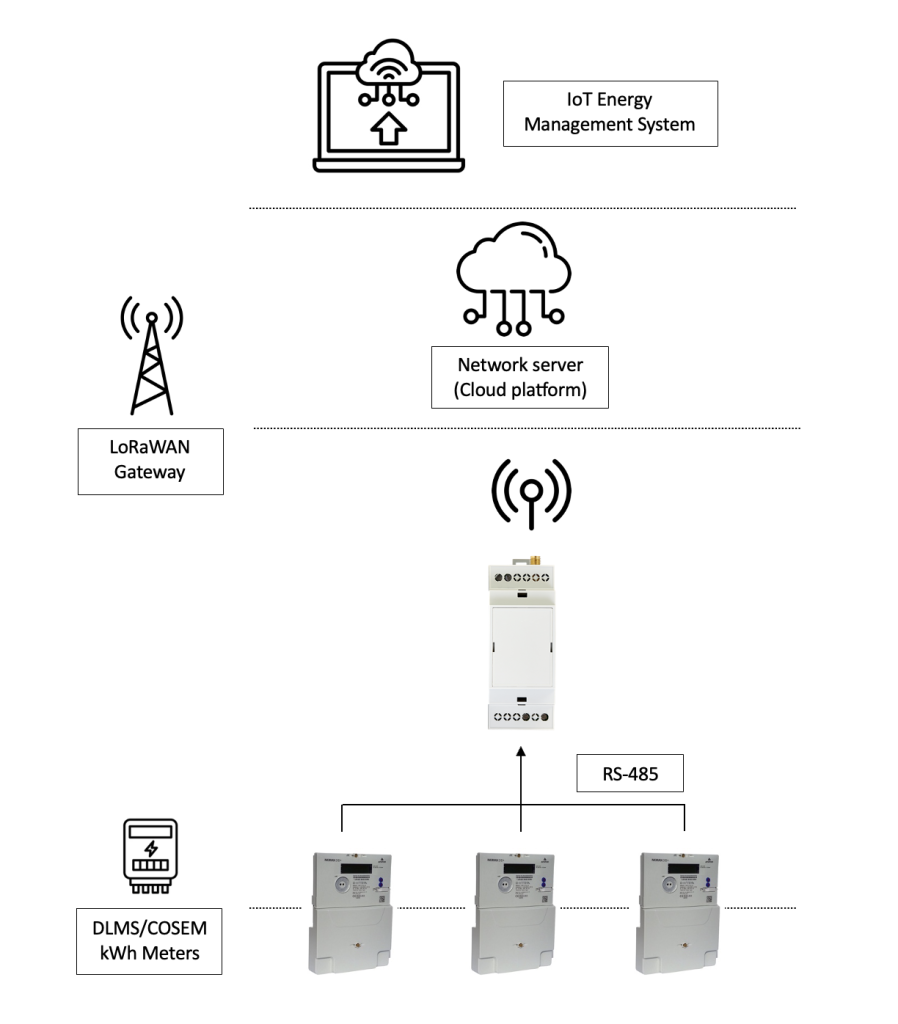

Das LOR DIN 2-Module-DIN-Schiene DLMS-Modul wird auf einer 2-Modul-DIN-Schiene installiert, um Messwerte über den RS-485-Zähleranschluss gemäß dem DLMS-Protokoll zu erfassen und die Daten drahtlos entweder über LoRaWAN® oder wM-BUS (EU EN13757-4) zu übertragen.

Das Modul ist mit allen kWh DLMS/COSEM-Stromzählern mit RS-485-Anschluss kompatibel und eignet sich für die Implementierung von Auslesesystemen in Wohnungen, Privathäusern, Unternehmen und anderen Versorgungsbereichen.

Dies ermöglicht flexible Konnektivitätsoptionen für IoT-Anwendungen.

Unterstützte Messgeräte

Alle Arten von kWh (Elektrizitäts-) Einphasen- und Dreiphasenzählern mit DLMS/ COSEM-Protokoll und externer RS-485-Verbindung.

Das LOR-DIN-Modul funktioniert durch die Integration zweier Kommunikationsprotokolle in einem einzigen Gerät, wodurch es sowohl LoRaWAN®- als auch wM-BUS-Konnektivität unterstützt.

1. LoRaWAN®-Kommunikation: Das Modul kann mit LoRaWAN®-Netzwerken kommunizieren. Es sendet und empfängt Datenpakete über große Entfernungen und eignet sich daher ideal für IoT-Anwendungen, die eine Konnektivität mit geringem Stromverbrauch und großer Reichweite erfordern.

2. wM-BUS-Kommunikation: Das Modul unterstützt auch das wM-BUS-Protokoll, das häufig für drahtlose Messanwendungen verwendet wird. Es ermöglicht dem Modul die Kommunikation über den wM-BUS (EN13757-4-Standard) zur Datenübertragung.

Dual-Stack-Fähigkeit: Das Modul ist für die unabhängige Abwicklung der LoRaWAN®- oder wM-BUS-Kommunikation ausgelegt. Der Wechsel zwischen den RF-Verbindungsprinzipien kann durch Befehle des kWh-Zählers erfolgen

Benutzer können die Einstellungen des Moduls wie Netzwerkparameter, Kommunikationsfrequenz, Datenrate und Verschlüsselungsschlüssel konfigurieren, um eine nahtlose Integration in die Zielnetzwerkinfrastruktur sicherzustellen.

Parameter

Wert

Installationsmethode

2-Module-DIN-Schiene

Zähleranschluss

RS-485

Standardmäßig unterstützte Frequenzpläne

EU 868: 863-870 MHz

Aktivierungstyp

OTAA, ABP auf besondere Anfrage

Sendeleistung

25 mW

Betriebstemperaturen

-40...+85 °С

Stromversorgung

230V

Antennentyp

externe Antenne, SMA-Stecker

Das LOR DIN. 2-Module-DIN-Schiene DLMS-Modul ist ideal für die Überwachung und Steuerung von Stromversorgungssystemen in verschiedenen Umgebungen geeignet.

Das Modul kann an beliebige Elektrizitätszähler über RS-485 angeschlossen werden und kann beispielsweise die folgenden Daten sammeln und übertragen:

Parameter, die vom Modul für das Hauptprofil übertragen werden. Standardmäßig enthält das Hauptprofil:
Seriennummer des Zählers, Zeit des Zählers, Epm, EpmT1, EpmT2, EpmT3, EpmT4.
Die Zeit des Moduls auch wird übertragen;
Flag für die Aktivierung des zusätzlichen Profils 1. Standardmäßig aktiviert;
Parameter, die vom Modul für das zusätzliche Profil 1 übertragen werden. Standardmäßig enthält das zusätzliche Profil: Ep, EpT1, EpT2, EpT3, EpT4, Em, EmT1, EmT2, EmT3, EmT4;
Flag für die Aktivierung des zusätzlichen Profils 2. Standardmäßig aktiviert;
Parameter, die vom Modul für das zusätzliche Profil 2 übertragen werden. Standardmäßig enthält das zusätzliche Profil: Pp, Pm, Qp, Qm, Ua, Ub, Uc, I, Ia, Ib, Ic.

Der Wechsel zwischen den RF-Verbindungsprinzipien kann durch Befehle des kWh-Zählers erfolgen.


	LOR DIN. 2-Module-DIN-Schiene DLMS Modul Datenblatt DE
