LOR-5

LOR-5 Modul Impulszähler

LoRaWAN®-Impulszähler mit zwei Eingängen für Wasser-, Wärme-, Gas- und Stromzähler

LoRaWAN®
Impulseingang

Erfassung: 2 Impulseingänge
Versorgung: Batterie, > 12 Jahre
Schutzart: IP68
Antenne: extern, SMA
Passende Zähler: Alle Zähler mit Impulsausgang

Angebot / Muster anfragen Datenblatt (PDF)

Beschreibung

Der LOR-5 2-Kanal-Impulszähler wird zur Fernauslesung von Messdaten aus Zählern wie Wasser-, Wärme-, Gas- oder Stromzählern verwendet. Der LOR-5 erfasst Messdaten über zwei Impulseingänge und überträgt diese drahtlos über LoRaWAN®.

Das Modul ist mit allen Zählern mit Impulsausgang kompatibel und eignet sich zur Umsetzung von Messsystemen in Wohnungen, Einfamilienhäusern, Gewerbebetrieben und anderen Bereichen der Versorgungswirtschaft.

Dies ermöglicht flexible Anschlussmöglichkeiten für IoT-Anwendungen.

Unterstützte Zähler

Alle Arten von Zählern wie Wasser-, Wärme-, Gas- oder Stromzählern

Der LOR-5 Impulszähler ist ein autonomes Gerät mit niedrigem Energieverbrauch, leistungsstarken und hochwertigen drahtlosen Impulssensoren, das Daten von Wasser-, Strom- und Gaszählern erfasst, speichert und überträgt.

Es können bis zu zwei Zähler gleichzeitig unterstützt werden – zum Beispiel ein kombinierter Wasserzähler. Dies ist besonders nützlich, wenn an einem Standort ein Datenpunkt zur Auslesung beider Volumina eines Verbundwasserzählers benötigt wird.

Das Datenarchiv umfasst bis zu 349 Datensätze, und die Echtzeituhr ermöglicht die Nutzung unterschiedlicher Tarife pro Kanal.

Der LOR-5 verfügt über GPIO-Kanäle, die vom Benutzer gesteuert werden können: Ch1, Ch2, Ch3. Zusätzlich gibt es einen virtuellen Kanal ohne physikalischen Anschluss: ChV. Die GPIO-Kanäle können als Eingang oder Ausgangkonfiguriert werden. Bei einem Ausgang kann ein logischer Pegel gesetzt werden.

Die Steuerung der GPIO-Kanäle ist über folgende Wege möglich: USB-Schnittstelle, LoRaWAN®-Netzwerk, GPIO-Zeitplan

Der GPIO-Zeitplan erlaubt die Definition von Szenarien zur Generierung von GPIO-Signalen und kann eine nicht geplante Datenübertragung via LoRaWAN® auslösen, wenn ein bestimmtes Signal erkannt wird. Insgesamt stehen 5 „GPIO-Aufgaben“ und 4 „GPIO- Beobachter“ zur Verfügung.

Technische Daten

Zähleranschluss	Zwei Impulseingänge
Standardmäßig unterstützte Frequenzpläne	EU 868: 863-870 MHz
Aktivierungstyp	OTAA, ABP auf besondere Anfrage
Sendeleistung	25 mW
Anzahl der täglichen Abrechnungseinträge	Bis zu 349
Batterie	SIZE AA SAFT LS14500 HER-2 3.6V
Betriebstemperaturen	-20…+55 °C
IP-Schutzart	IP68

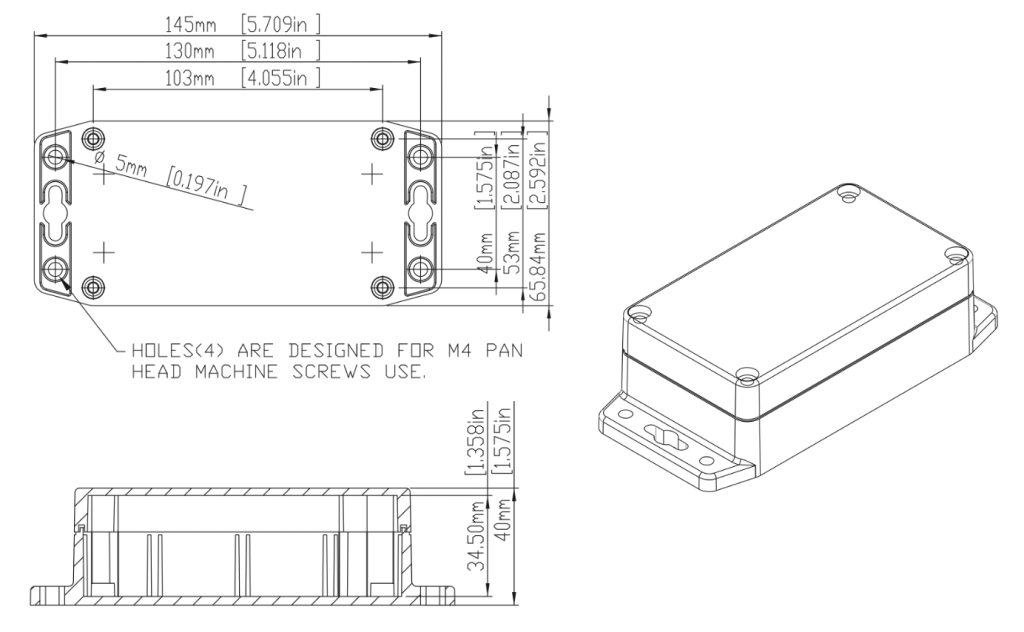

Abmessungen	145 mm; 65 mm; 40 mm
Antennentyp	externe Antenne, SMA-Stecker
Batterielebensdauer (1 Übertragung pro Tag)	>12 Jahre
